110GHz帯に対応した曲げに対する位相安定性に優れた
低挿入損失ケーブルアセンブリです。
潤工社トップページ ＞ 潤工社の製品について ＞MWXトップページ ＞MWX0シリーズ
110GHz対応 MWX001 フレキシブル＆ハンドフォーマブル
- 110GHzに対応した曲げに対する位相安定性に優れた低挿入損失ケーブルアセンブリです。
- 挿入損失を従来品に比べ大幅に向上させました。
従来品 13.7dB/m → 改善品 11.8dB/m - 柔軟性と形状維持性を両立させ、高品位な信号伝送を実現します。

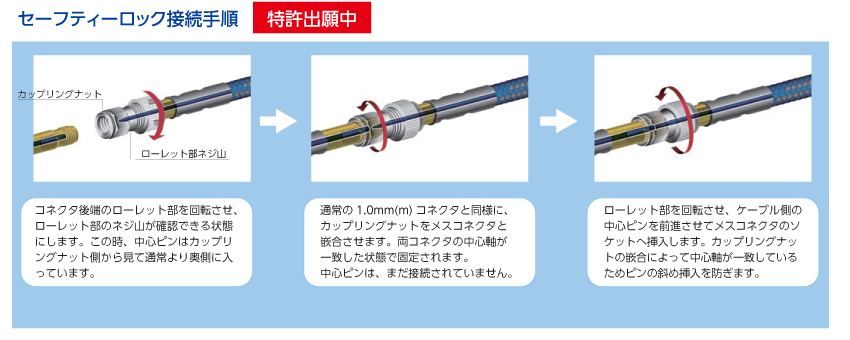

- 1.0mm(m)コネクタの中心ピンを保護するため、セーフティーロック機構を開発しました。
- 機械的なダメージを軽減する保護管付のアーマードタイプを標準とします。
[ケーブルの基本特性]
| 電気特性 | |
|---|---|
| 最大使用周波数 | 110.0GHz |
| 特性インピーダンス(標準) | 50.0GΩ |
| 静電容量(標準) | 88pF/m |
| 伝搬遅延時間(標準) | 4.2nsec/m |
| 波長短縮率(標準) | 79% |

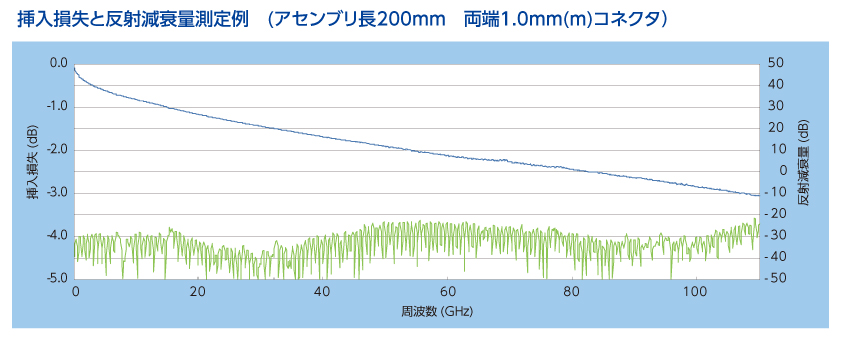

| 標準挿入損失(110.0GHz時) | 11.8dB/m |
| VSWR(片側/両端) | 1.197 / 1.43 |
| 機械特性 | |
|---|---|
| ケーブル外径 | 4.0mm |
| 最少曲げ半径(内側) | 15mm |
| ケーブル質量(標準) | 50g/m |
| 連続使用温度範囲 | -30～+85℃ |
| アセンブリ長 | 100～200mm |
| アーマード最大側圧 | 157N/m |
