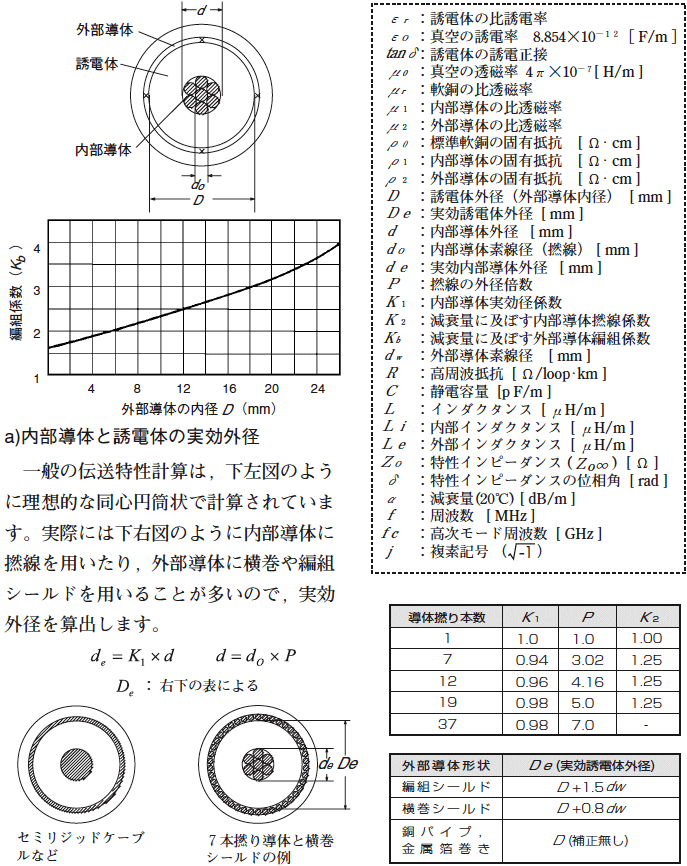

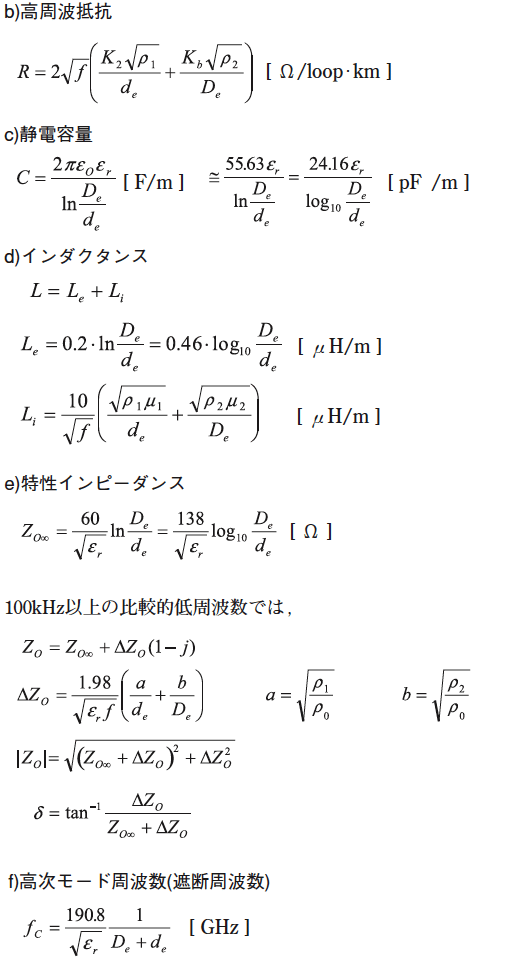

1-3 同軸ケーブルの信号伝送特性計算式
＊同軸ケーブル電気特性は＊
- 同じ寸法の同軸ケーブルで，絶縁体の誘電率が小さくなると，静電容量は小さく，特性インピーダンスは高く，減衰量は小さくなります。
- 誘電体径と内部導体径の比（D/d)が大きくなるに従って，静電容量は小さく，インダクタンスは大きく，特性インピーダンスは高くなります。
- 導体に撚線を用いた場合，単線に比べて静電容量は小さく，特性インピーダンスは高くなります。
- インダクタンスは，導体の透磁率や体積抵抗率が大きくなるに従って，大きくなります。
- 減衰量は，誘電体の誘電率や誘電正接，導体の体積固有抵抗が大きくなるに従って，大きくなります。また，周波数が高くなるに従って大きくなり，その増加程度は，ほぼ
に比例しています。
