1-1 導体寸法サイズ表（AWG）
a) mmG
日本電気工芸委員会電線標準調査委員会で選定された“ミリメートルゲージ”です。国内で一般的に用いるサイズで，JIS（日本工業会規格）及びJCS（日本電線工業会規格）に規定されています。b) AWG
American Wire Gaugeの略で，アメリカで一般的に使用されている導体の寸法規格です。B&S( Brown and Sharp) Gaugeとも呼ばれます。AWG No.4/0の外径を0.4600 インチ，AWG No.36の外径を0.0050インチと定め，この間を公比
の等比級数的に39に分けたものです。AWG No.10の導体抵抗はほぼ１Ω/1000フィート，線径はほぼ0.1インチです。
番号が大きくなると，線径は細くなります。番号と導体抵抗，質量の外略の関係 は次のようになります。
番号が3つ大きくなる → 導体抵抗は約3倍，質量は約1/2
番号が6つ大きくなる → 導体抵抗は約4倍，質量は約1/4，線径は約1/2
番号が10大きくなる → 導体抵抗は約10倍，質量と断面積は約1/10
AWGサイズは，MIL規格やUL規格製品に使用されており，寸法公差や導体抵抗などは，電線の個別仕様規格ごとに定められています。また，ASTM（アメリカ材料試験協会規格）に構造や試験方法の規定があります。

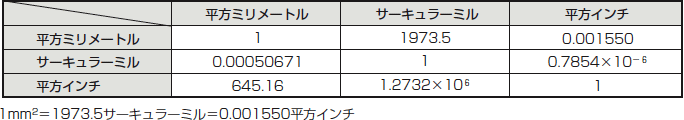

AWGサイズでは，断面積を“サーキュラーミル（CM）”で表すことがあります。これは，直径１ミル( 1mil=0.001inch＝0.0254mm )の円の面積を1CMとしたものです。次の表を用いて換算することができます。
＜導体寸法表（表1-1-1）について＞
①質量は軟銅線の比重8.89を用いて計算しています。②導体抵抗は，20℃における単心の最大規格値です。多心ケーブルにする場合は撚込率分を加えます。
③導電率が異なる導体の電気抵抗を求める場合は，銀めっき軟銅線の抵抗値に(100／導電率)を掛け合わせます。
④導体抵抗の値は，電線ケーブルの個別仕様規格（MILやUL規格など）に規定されている場合は，それらの値を優先します。
⑤表中のすべてのサイズについて，全導体種類（めっきや合金など）を準備しているわけではありません。表中または潤工社カタログにないサイズや種類については，ご相談ください。

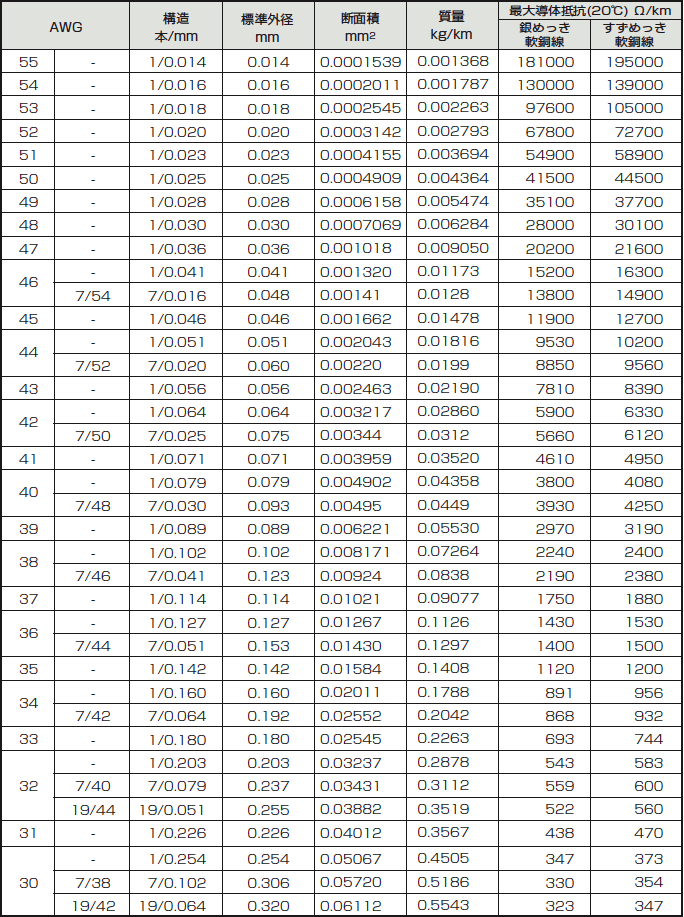

表1-1-1 AWGサイズ導体寸法表
